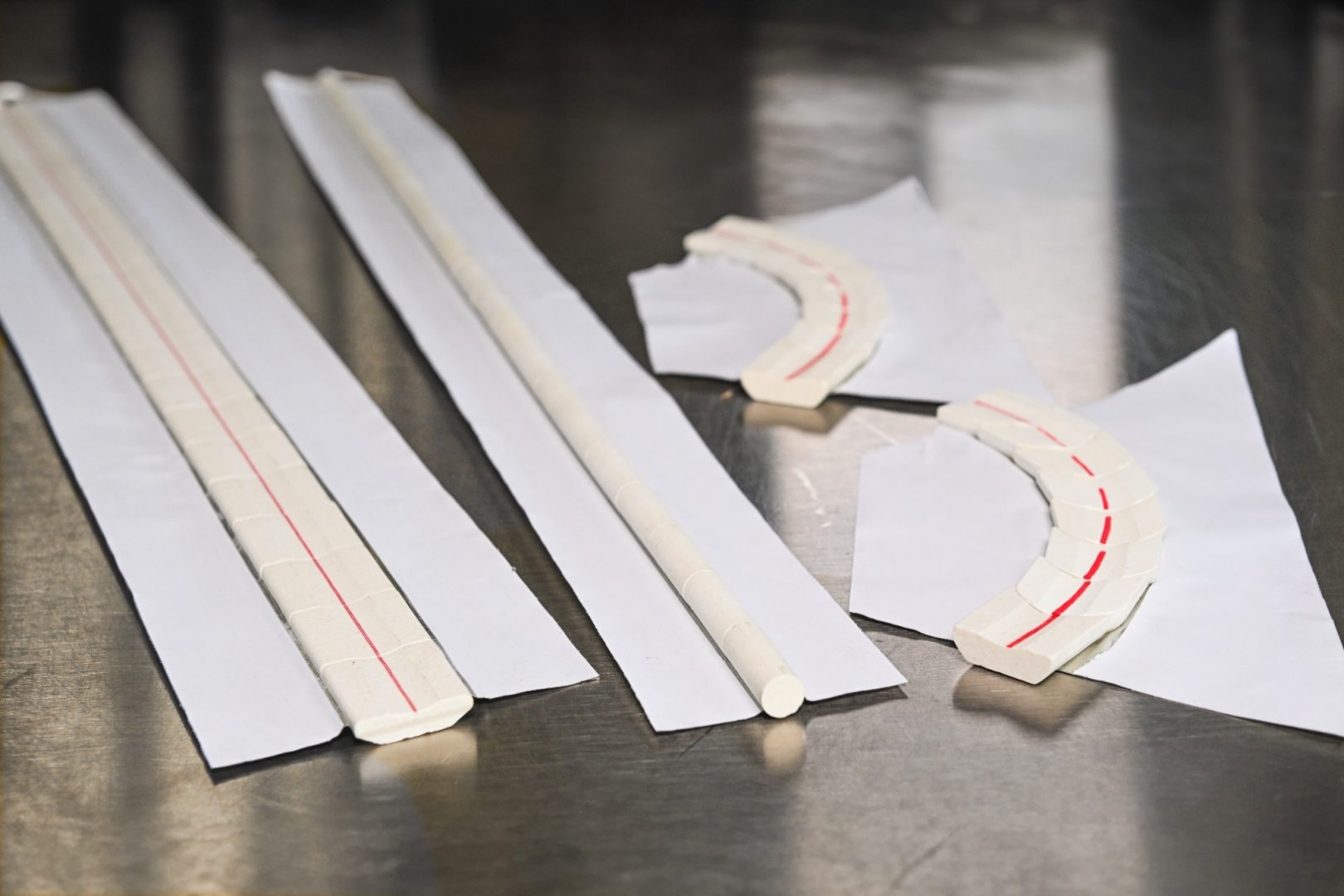

Keramische Badsicherungen

Keramische Badsicherungen sind in einer Vielzahl von Formen und Größen erhältlich, um den unterschiedlichen Anforderungen der Schweißtechnik gerecht zu werden. Bei Unitron bieten wir eine breite Auswahl, die es Ihnen ermöglicht, die ideale Badsicherung für Ihren spezifischen Schweißprozess auszuwählen.

Formen:
1. Trapeznuten:
Trapeznuten sind eine der gängigsten Formen und werden oft bei Schweißprozessen verwendet, bei denen die Nahtgeometrie eine größere Stabilität und Unterstützung erfordert. Diese Form sorgt für eine gute Anpassung an die Wurzellage und kann auch größere Luftspaltmaße ausgleichen. Trapeznuten werden häufig in Anwendungen eingesetzt, bei denen präzise und stabile Wurzeln erforderlich sind, um die Schweißqualität zu gewährleisten.

2. Halbrunde Nuten:
Halbrunde Nuten sind ideal, wenn eine sanfte Formung der Nahtunterseite erforderlich ist. Diese Form bietet eine gleichmäßige Verteilung des Schweißstroms und ermöglicht eine gute Handhabung bei der Wurzellagenbildung. Sie sind besonders vorteilhaft, wenn das Schweißen in unterschiedlichen Positionen erfolgt und eine gleichmäßige Temperaturverteilung wichtig ist.

3. Rundkeramik:
Rundkeramiken bieten eine hohe Flexibilität bei der Anwendung. Sie eignen sich hervorragend für komplexe Schweißverbindungen und werden oft verwendet, wenn unregelmäßige Formen oder engere Nahtgeometrien vorliegen. Die runde Form kann besonders bei der Verarbeitung von Bauteilen mit unterschiedlichen Konturen und Dimensionen hilfreich sein, da sie sich leichter an die Bauteilgeometrie anpasst.

Größen:
Keramische Badsicherungen gibt es in einer Vielzahl von Größen, die auf die spezifischen Anforderungen des Schweißprozesses abgestimmt sind. Die Wahl der richtigen Größe hängt vom Luftspalt zwischen den Bauteilen, der Nahtgeometire und der Schweißstromstärke ab. Bei Unitron bieten wir eine Auswahl an Standardgrößen sowie maßgeschneiderte Lösungen an, die für verschiedene Anwendungen geeignet sind:

– Kleine Größen: Diese eignen sich für feine Schweißnähte und kleinere Bauteile, bei denen die präzise Kontrolle des Schweißbades und der Schweißstromstärke erforderlich ist. Kleine keramische Badsicherungen ermöglichen ein schnelles und effektives Schweißen bei geringeren Materialdicken.

– Mittlere Größen: Diese Größen bieten eine gute Balance zwischen Flexibilität und Leistung. Sie sind ideal für die meisten Standardanwendungen und können für eine Vielzahl von Schweißverfahren eingesetzt werden, bei denen eine mittlere Schweißleistung erforderlich ist.

– Große Größen: Keramische Badsicherungen in größeren Größen werden häufig bei dickeren Materialien oder bei Anwendungen verwendet, die hohe Schweißströme erfordern. Diese Badsicherungen bieten zusätzliche Stabilität und unterstützen den Schweißprozess bei großen Bauteilen und komplexen Verbindungen.

Keramische Badsicherungen sind spezielle Hilfsmittel, die im Schweißprozess verwendet werden, um das Schweißbad zu stabilisieren und eine höhere Abschmelzleistung zu ermöglichen. Sie werden hauptsächlich beim Schweißen von Wurzellagen eingesetzt, um die Qualität der Naht zu verbessern und die Effizienz des Schweißprozesses zu steigern.

– Erhöhte Abschmelzleistung: Durch keramische Badsicherungen können höhere Schweißströme in der Wurzellage verwendet werden, was die Abschmelzleistung erhöht und die Produktivität steigert.

– Spritzerfreies Schweißen: Beim MAG-Verfahren ermöglichen sie ein nahezu spritzerfreies Schweißen im Sprühlichtbogen.

– Verbesserte Wurzelqualität: Die Wurzel bleibt als integraler Bestandteil der Naht erhalten, ohne dass sie ausgeschliffen werden muss, was Zeit und Zusatzwerkstoff spart.

– Einfachere Nahtvorbereitung: Breite Aussparungen in den Keramiken gleichen Luftspaltmaße aus und erleichtern die Ausrichtung der Bleche.

– Höhere Nahtgüte: Durch den besseren Einbrand und die Formierung der Nahtunterseite wird die optische Nahtqualität erheblich verbessert.

Keramische Badsicherungen sind vielseitige Hilfsmittel in der Schweißtechnik, die in verschiedenen Schweißverfahren Anwendung finden. Sie bieten erhebliche Vorteile in Bezug auf die Nahtqualität, Produktivität und Kostenersparnis, insbesondere bei der Bearbeitung der Wurzellage. Im Folgenden werden die verschiedenen Schweißverfahren erläutert, in denen keramische Badsicherungen eingesetzt werden können, sowie die spezifischen Vorteile in jedem dieser Verfahren:

1. MAG-Schweißen (Metall-Aktiv-Gas-Schweißen)
Beim MAG-Schweißen wird ein Draht als Schweißzusatzwerkstoff verwendet, der durch ein Aktivgas (meist CO₂ oder Mischgase) geschmolzen wird, um die Naht zu bilden. Die Anwendung keramischer Badsicherungen im MAG-Verfahren bietet zahlreiche Vorteile, insbesondere beim Schweißen der Wurzellage:

– Spritzerfreies Schweißen im Sprühlichtbogen: Durch den Einsatz einer keramischen Badsicherung im MAG-Schweißen kann der Sprühlichtbogen effektiv genutzt werden. Dieser ermöglicht ein nahezu spritzerfreies Schweißen, da das Schweißbad stabilisiert wird und der Stromfluss optimal auf das Material wirkt. Dies führt zu einer besseren Oberflächenqualität der Naht und reduziert die Notwendigkeit, Spritzer bedingte Nachbearbeiten, wie Schleifen oder Beizen durchzuführen.

– Erhöhung der Schweißstromstärke: Die keramische Badsicherung ermöglicht den Einsatz höherer Schweißströme, was die Abschmelzleistung und die Schweißgeschwindigkeit steigert. Besonders bei dickeren Materialien oder schwierigen Schweißbedingungen sorgt dies für eine effizientere Schweißverbindung und verkürzt die Schweißzeit.

– Verbesserte Wurzelausbildung: Die Badsicherung stabilisiert den Schweißprozess und gewährleistet eine gleichmäßige und tiefe Wurzelausbildung, wodurch die Nahtqualität verbessert wird und die Notwendigkeit für eine aufwendige Nachbearbeitung entfällt. Dies ist besonders vorteilhaft in der Industrie, wo Geschwindigkeit und Qualität gleichermaßen entscheidend sind.

2. E-Hand-Schweißen (Elektrodenhandschweißen)
Das E-Hand-Schweißen ist ein weit verbreitetes Schweißverfahren, bei dem eine Schweißelektrode als Schweißzusatzstoff und gleichzeitig als Schutz für die Schweißnaht dient. Die keramische Badsicherung kommt hier vor allem beim Schweißen der Wurzellage zum Einsatz:

– Erhöhte Flexibilität durch größere Elektrodendurchmesser: Die keramische Badsicherung ermöglicht es, größere Elektrodendurchmesser zu verwenden, was insbesondere bei dickeren Materialen oder in Situationen mit hohen Anforderungen an die Schweißnahtqualität von Vorteil ist. Größere Elektroden ermöglichen eine höhere Abschmelzrate und damit eine schnellere Durchführung des Schweißprozesses.

– Spritzerfreies Schweißen: Die Badsicherung hilft, den Schweißprozess zu stabilisieren, was insbesondere beim E-Hand-Schweißen in schwierigen Positionen oder bei unregelmäßigen Bauteilen von Vorteil ist. Der Schweißstrom bleibt konstant, und der Schweißprozess wird spritzerfreier, was zu einer besseren Oberflächenqualität führt.

– Gleichmäßige Nahtbildung und verbesserte Wurzelqualität: Beim Schweißen der Wurzellage sorgt die keramische Badsicherung für eine tiefere Durchdringung des Schweißbades und verhindert, dass es in der Wurzellage zu Lufteinschlüssen oder Bindefehlern kommt. Dies gewährleistet eine bessere Wurzelausbildung, die sich positiv auf die mechanischen Eigenschaften der Naht auswirkt.

3. WIG-Schweißen (Wolfram-Inertgas-Schweißen)
Das WIG-Schweißen ist ein Verfahren, bei dem ein Wolframelektrode zum Schweißen unter Inertgas (z.B. Argon) verwendet wird. Keramische Badsicherungen finden auch hier Anwendung, insbesondere in speziellen Fällen, bei denen eine hohe Nahtqualität erforderlich ist:

– Stabilisierung des Schweißbades: Im WIG-Schweißen können keramische Badsicherungen dazu beitragen, das Schweißbad zu stabilisieren, insbesondere bei der Schweißung von Materialien, die eine besonders präzise Handhabung des Schweißbades erfordern. In der Wurzellage kann eine keramische Badsicherung dazu beitragen, den Schweißprozess stabiler und effizienter zu gestalten.

– Verbesserte Nahtqualität: Die Verwendung keramischer Badsicherungen fördert eine gleichmäßige Nahtbildung und reduziert die Wahrscheinlichkeit von Defekten wie Porosität oder Bindefehlern. Da das Schweißbad durch die Badsicherung stabilisiert wird, ist die Nahtstruktur besser kontrollierbar, was zu einer deutlich höheren optischen und strukturellen Qualität der Naht führt.

– Erhöhte Abschmelzleistung bei dünnen Materialien: Keramische Badsicherungen bieten auch im WIG-Schweißen die Möglichkeit, die Abschmelzrate zu erhöhen. Dies ist besonders bei der Verarbeitung von dünnen Materialien vorteilhaft, da die höhere Schweißleistung eine präzisere und effizientere Schweißung ermöglicht, ohne das Material zu beschädigen.

4. Pulslichtbogenschweißen (Puls-MAG / Puls-WIG)
Das Pulslichtbogenschweißen ist eine Variante des Lichtbogenschweißens, bei der der Schweißstrom gepulst wird – also zwischen einem niedrigen Grundstrom und einem höheren Impulsstrom wechselt. Diese Technik erlaubt eine präzisere Steuerung des Schweißbades und ist insbesondere bei anspruchsvollen Werkstoffen oder dünnen Blechen von Vorteil. In Kombination mit keramischen Badsicherungen ergeben sich zusätzliche Vorteile:

– Reduzierung von Einbrandkerben und Spritzern: Der gepulste Strom sorgt für eine kontrollierte Tropfenablöse und verringert Spritzerbildung. In Kombination mit einer keramischen Badsicherung wird das Schweißbad zusätzlich stabilisiert, was zu einer deutlich saubereren Wurzelausbildung führt.

– Höhere Kontrolle bei schwierigen Schweißpositionen: Das Puls-Schweißen bietet eine exakte Steuerung des Wärmeeintrags. Keramische Badsicherungen wirken unterstützend, da sie ein Durchfallen des Schweißbades verhindern und somit besonders bei Zwangslagen für mehr Prozesssicherheit sorgen.

– Verbesserte Nahtqualität bei anspruchsvollen Werkstoffen: Beim Schweißen von hochfesten oder rostfreien Stählen ermöglicht die Kombination aus Pulslichtbogen und keramischer Badsicherung eine herausragende Nahtqualität mit geringem Verzug und hoher Reproduzierbarkeit.

– Erweiterter Anwendungsbereich bei dünnwandigen Bauteilen: Durch die niedrigere Wärmeeinbringung des Pulslichtbogens in Kombination mit der thermischen Rückhaltung der Badsicherung ist das Verfahren auch für sehr dünne Materialien geeignet, ohne dass es zu Durchbrand oder Verformung kommt.

Ja, besonders wenn Keramiken auf selbstklebender Aluminiumfolie verwendet werden, entsteht ein Formiereffekt an der Nahtunterseite. Dieser Effekt ist besonders bei der Verarbeitung von nichtrostenden Stählen von Vorteil und kann den Einsatz von Formiergas häufig überflüssig machen.

Die Auswahl der richtigen keramischen Badsicherung ist entscheidend für die Qualität, Effizienz und Wirtschaftlichkeit Ihres Schweißprozesses. Verschiedene Faktoren wie das verwendete Schweißverfahren, die Materialdicke, die Nahtgeometrie und die spezifischen Anforderungen an die Schweißnaht spielen eine wichtige Rolle.

Als Spezialist für Schweißtechnik mit über 50 Jahren Erfahrung bietet Unitron Ihnen eine umfassende und fachgerechte Beratung an, um die optimale keramische Badsicherung für Ihre individuellen Anwendungen zu bestimmen. Unser kompetentes Team unterstützt Sie dabei, die richtige Form, Größe und Art der Badsicherung auszuwählen – passend zu Ihren Schweißverfahren und spezifischen Herausforderungen.

Unsere umfassende Beratung umfasst:

– Individuelle Bedarfsanalyse – Wir ermitteln gemeinsam Ihre spezifischen Anforderungen.

– Produktvorschläge aus unserem umfangreichen Lagerbestand – Wir haben alle gängigen Größen und Formen stets auf Lager.

– Technische Unterstützung – Tipps und Tricks für die optimale Anwendung der Badsicherungen.

– Langfristige Optimierung Ihres Schweißprozesses – Kostenersparnis und Qualitätssteigerung.

Lassen Sie sich beraten! Kontaktieren Sie uns telefonisch, per E-Mail oder besuchen Sie uns persönlich – wir helfen Ihnen, die perfekte keramische Badsicherung für Ihr Projekt zu finden!
